TEKNİK ÖZELLİKLER

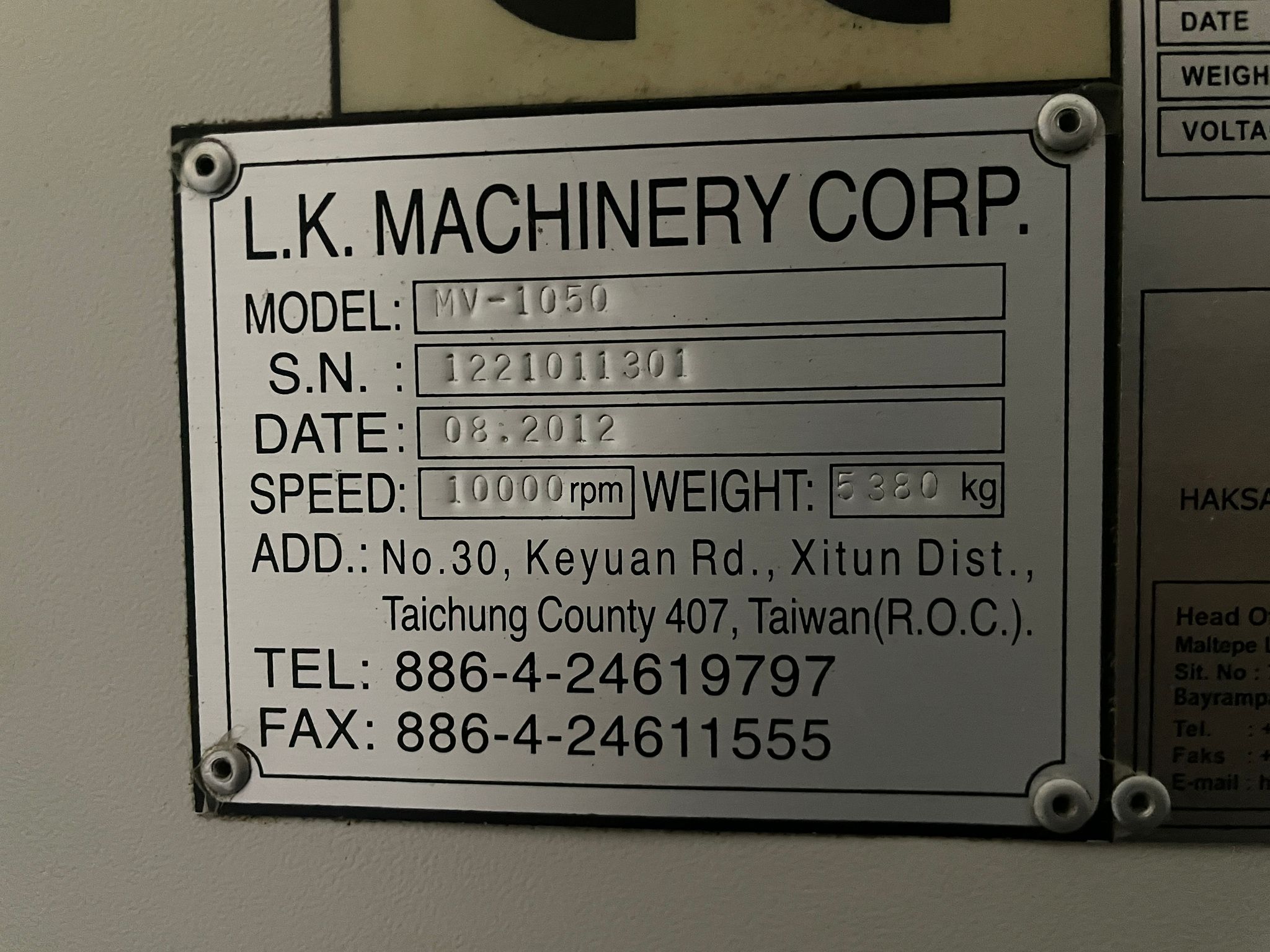

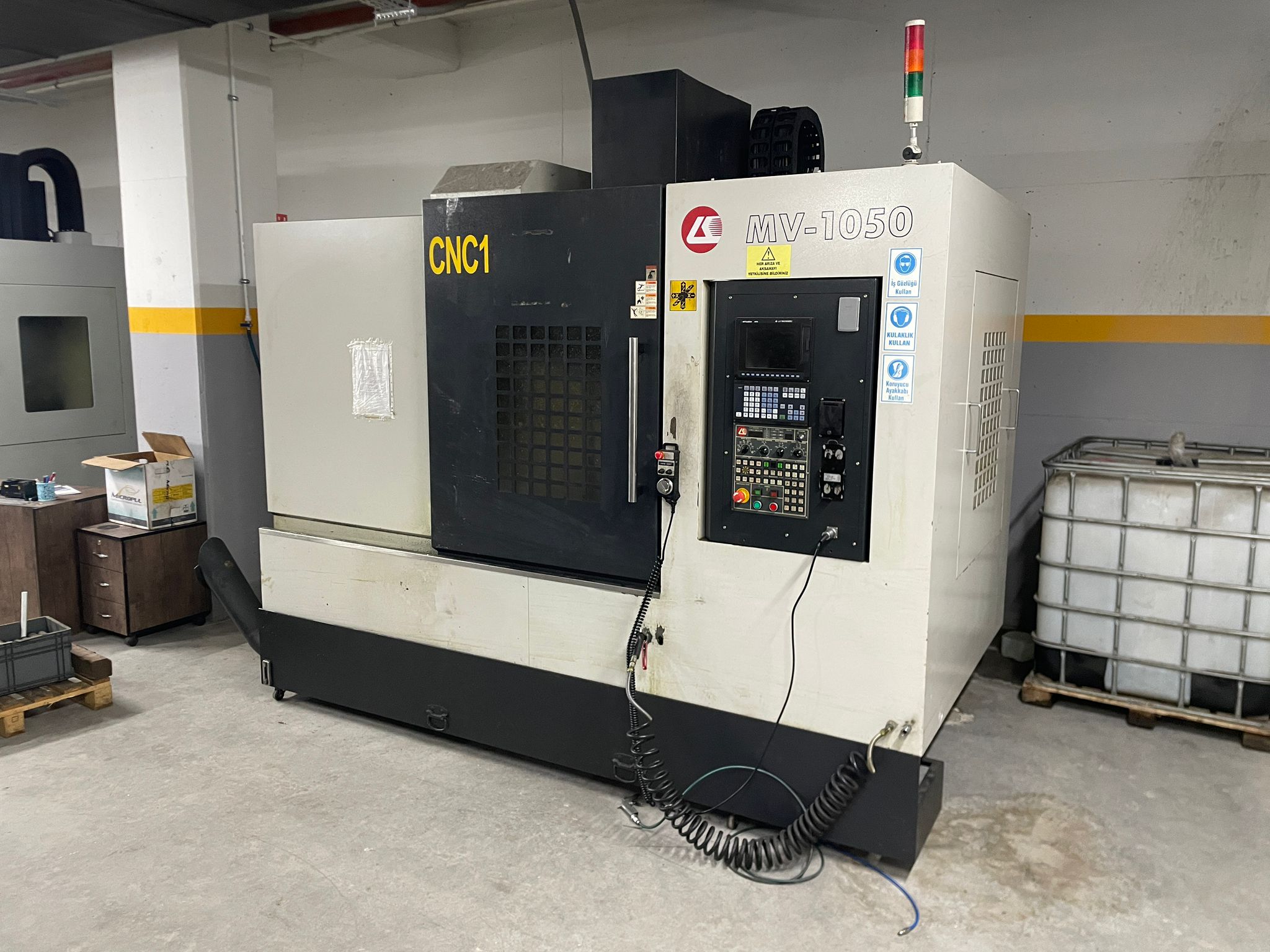

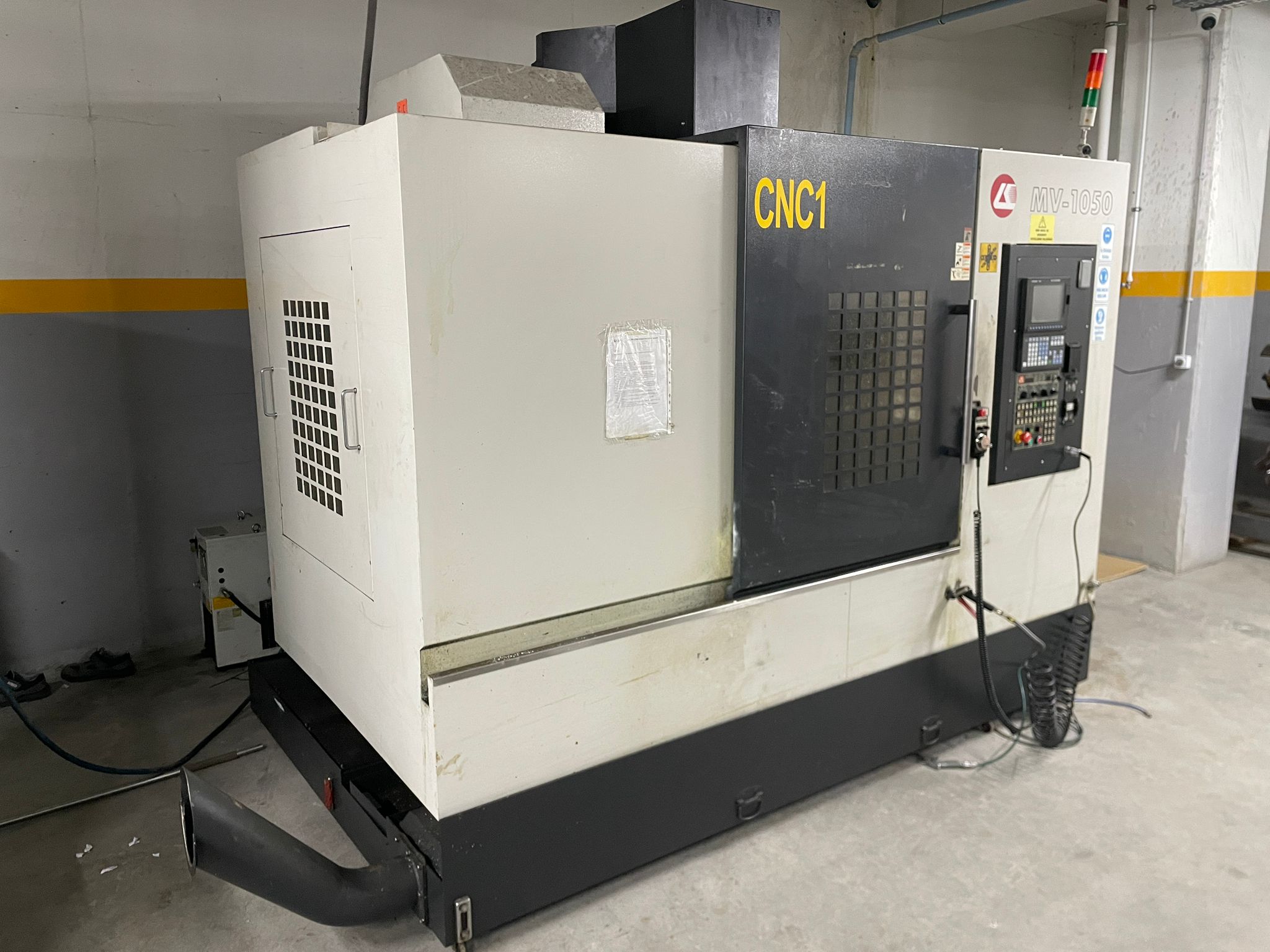

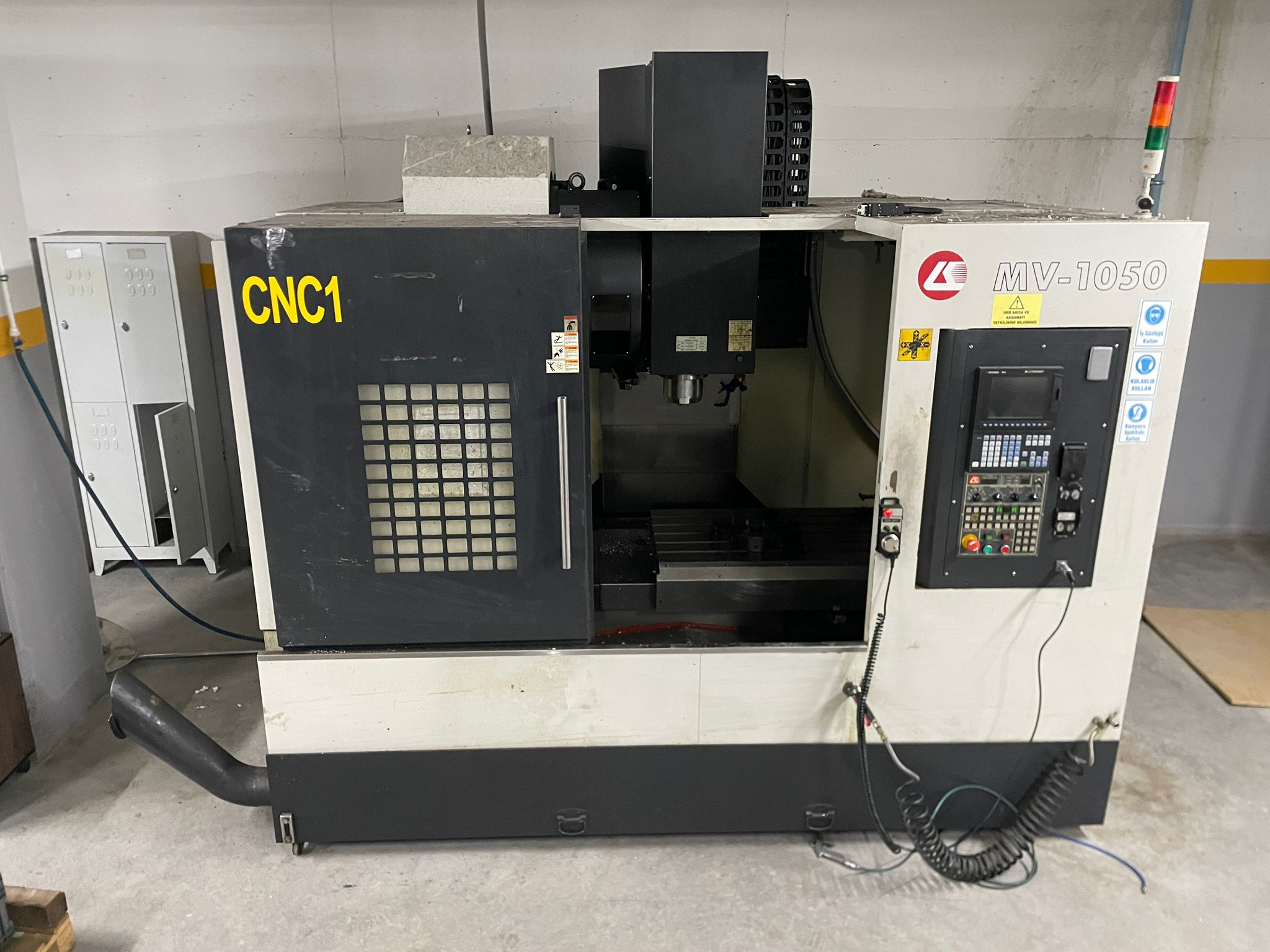

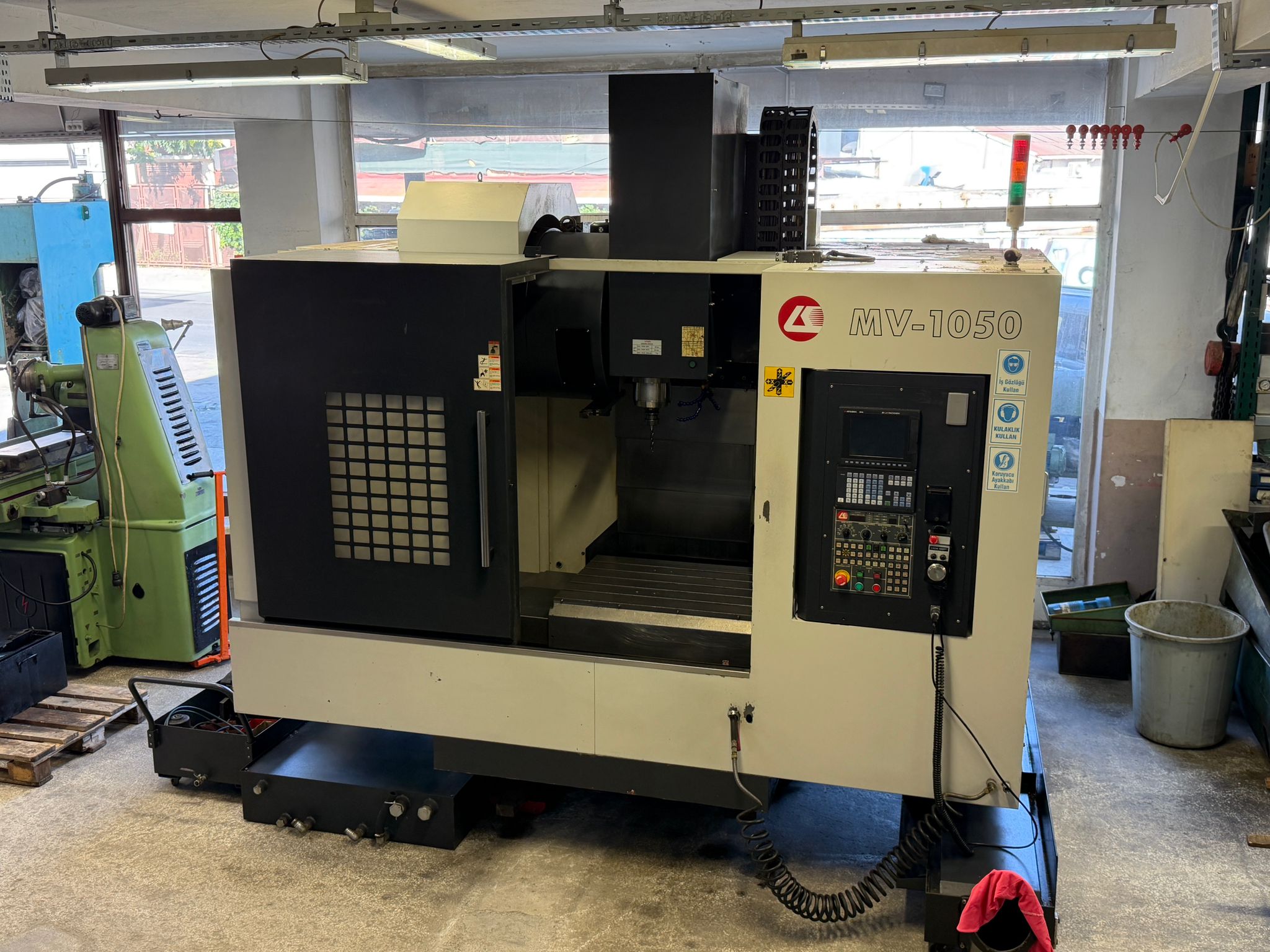

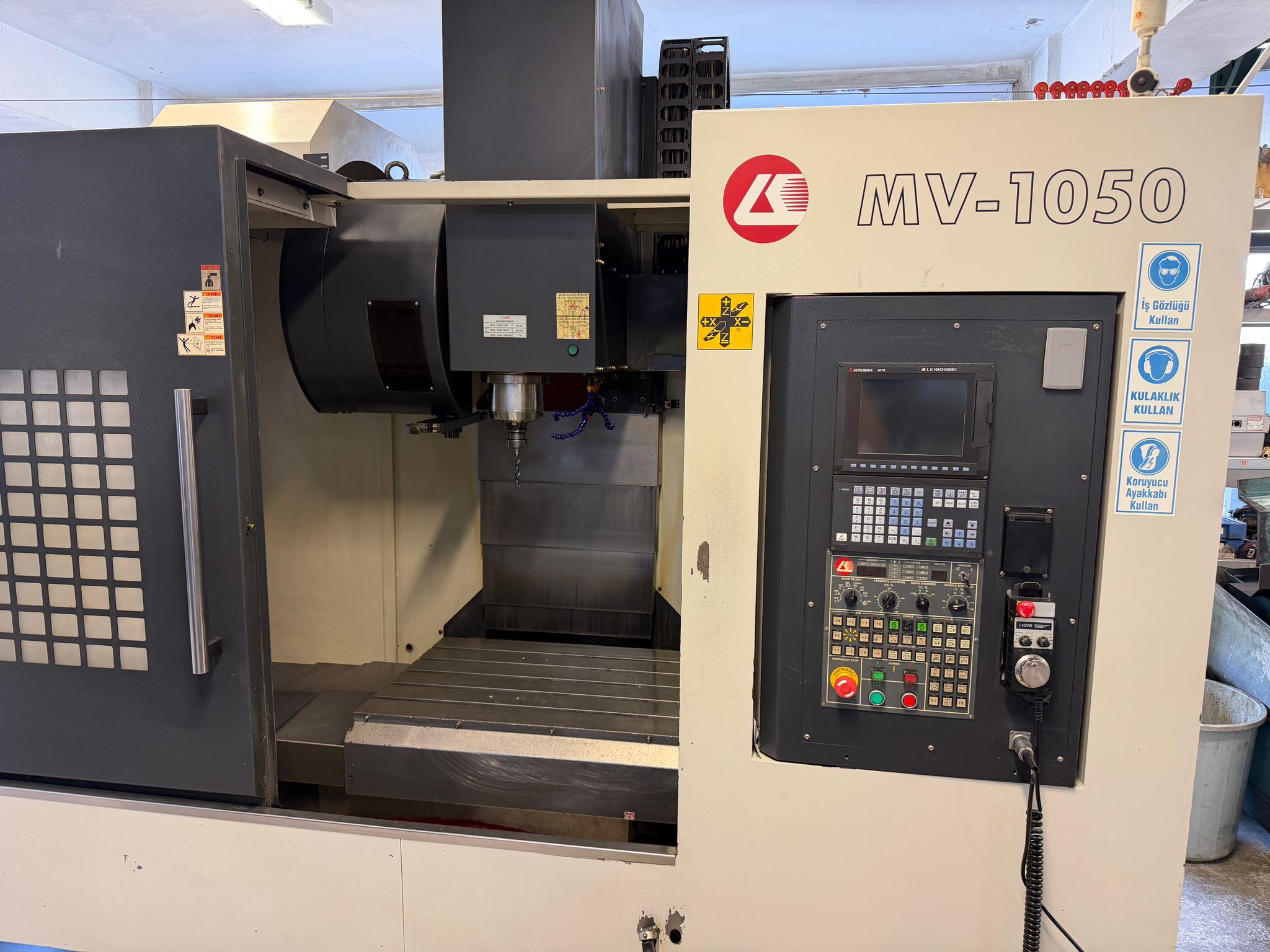

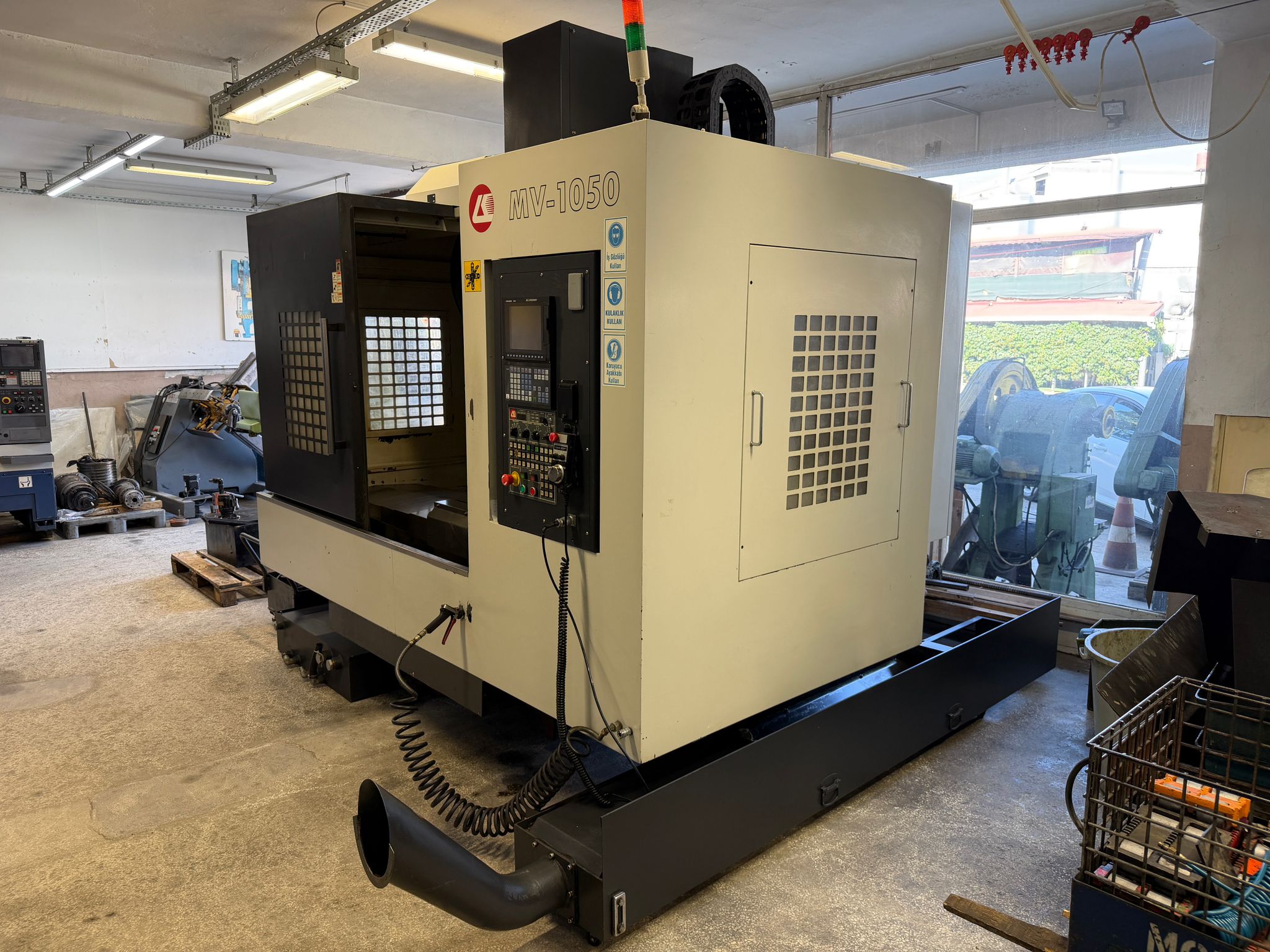

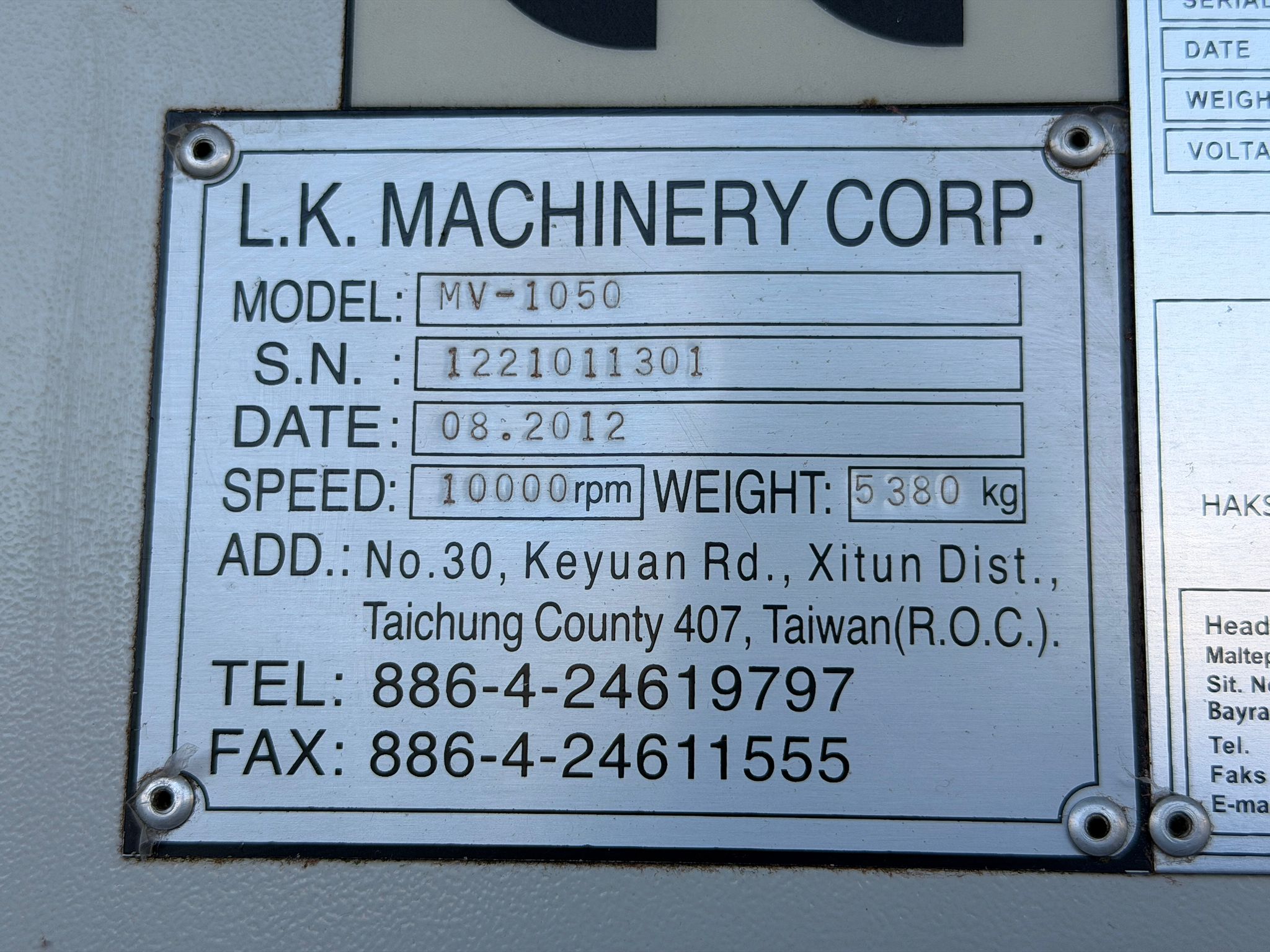

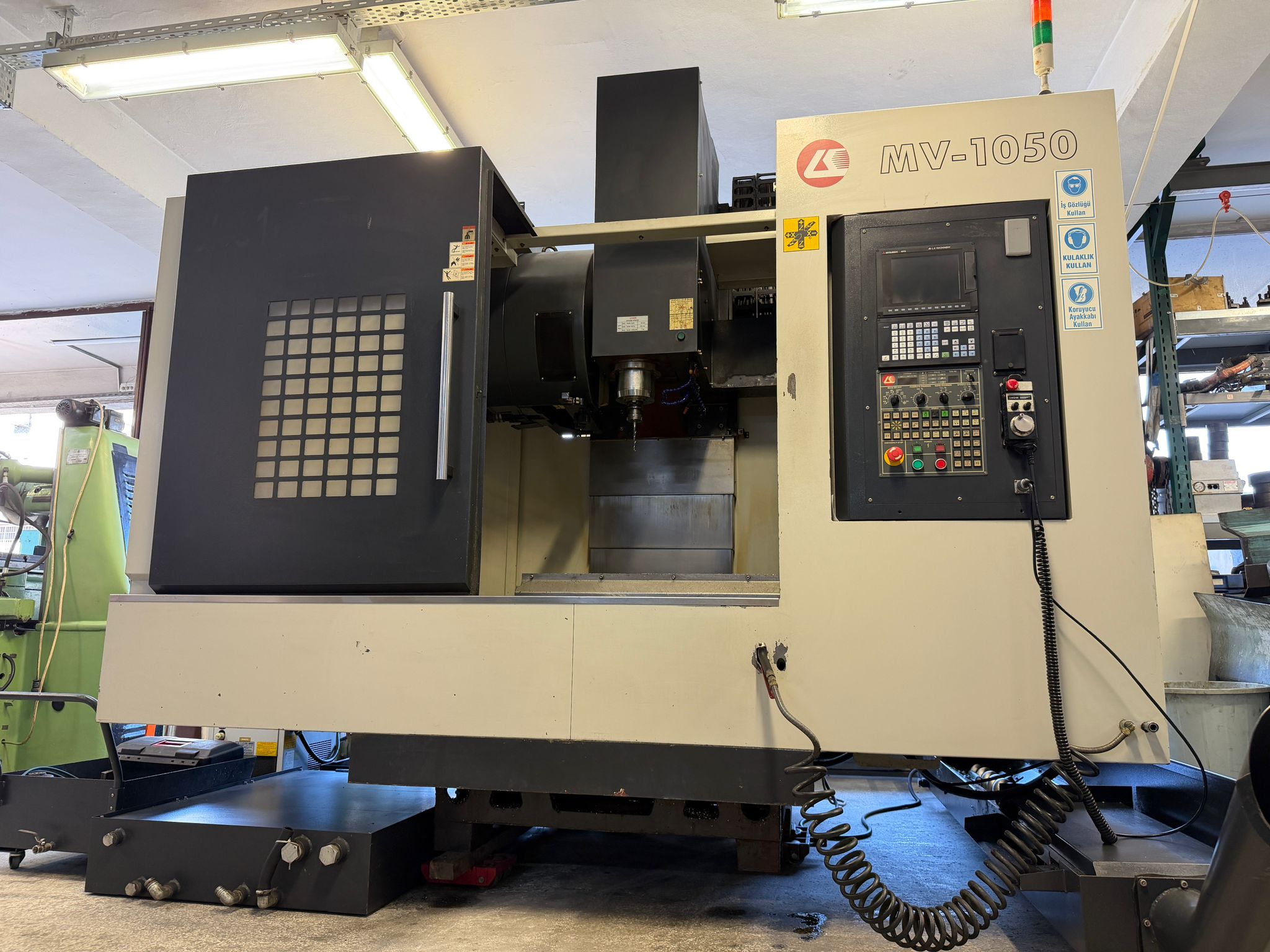

- LK MV-1050
- MODEL YILI : 2012

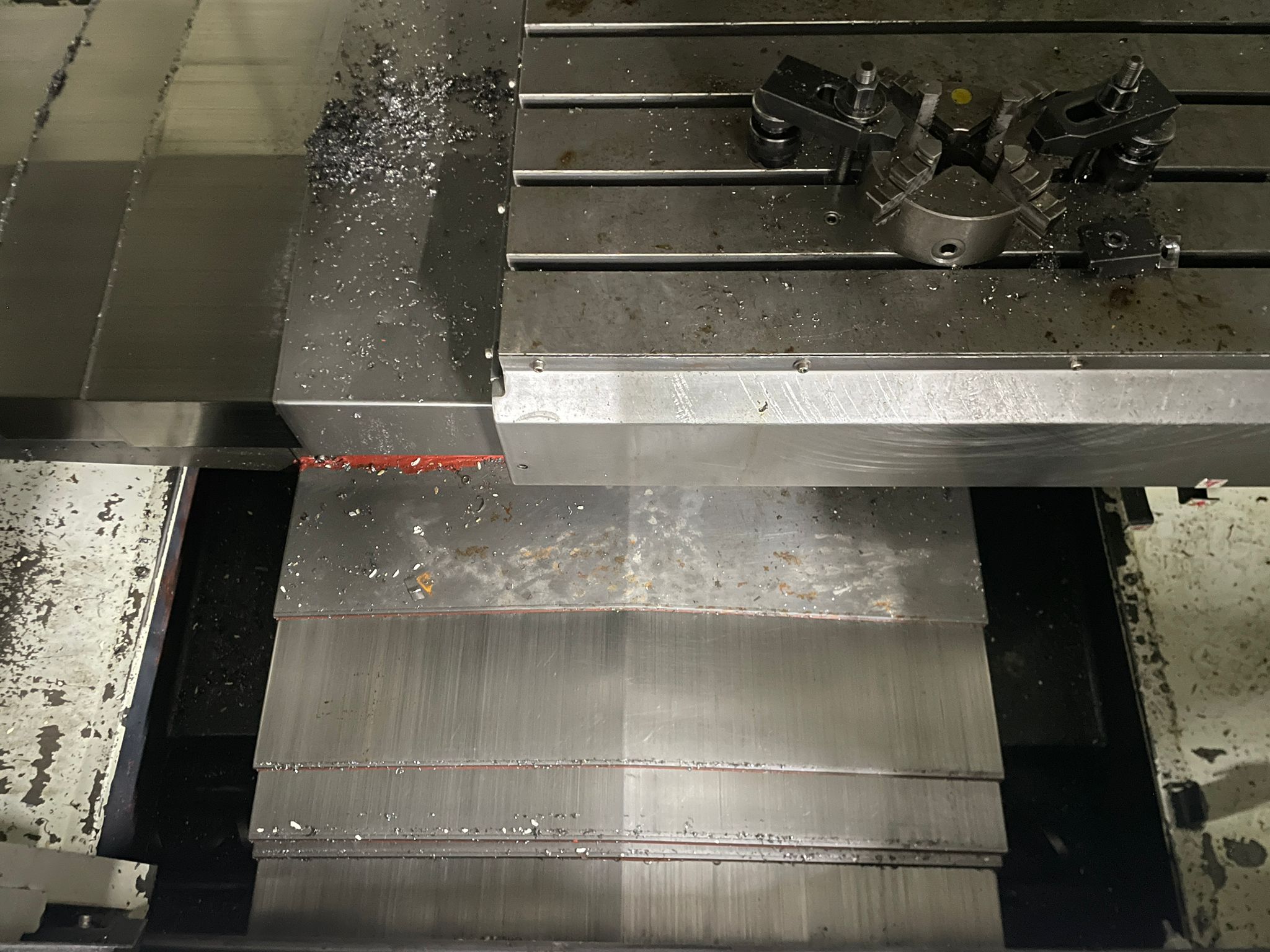

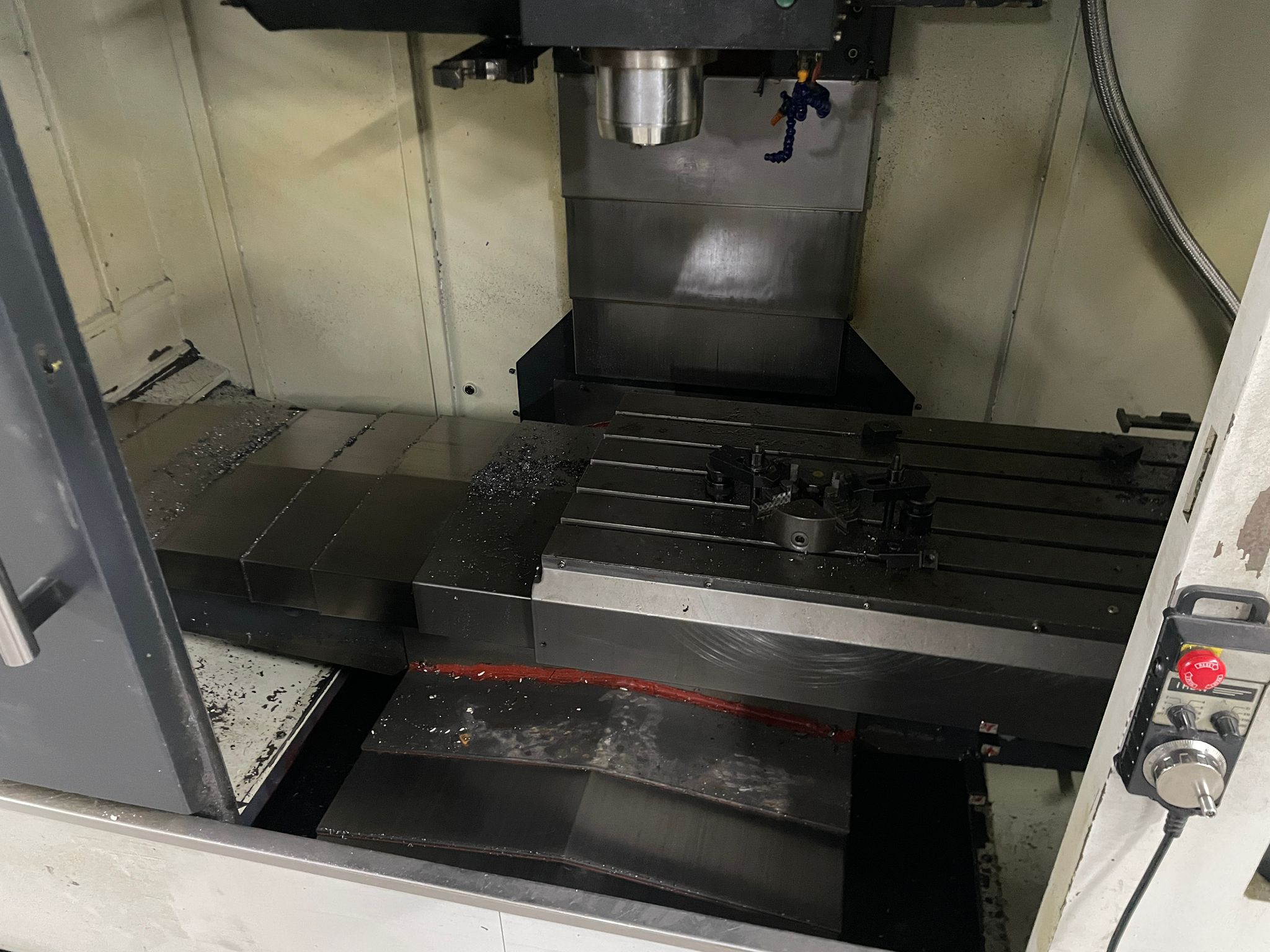

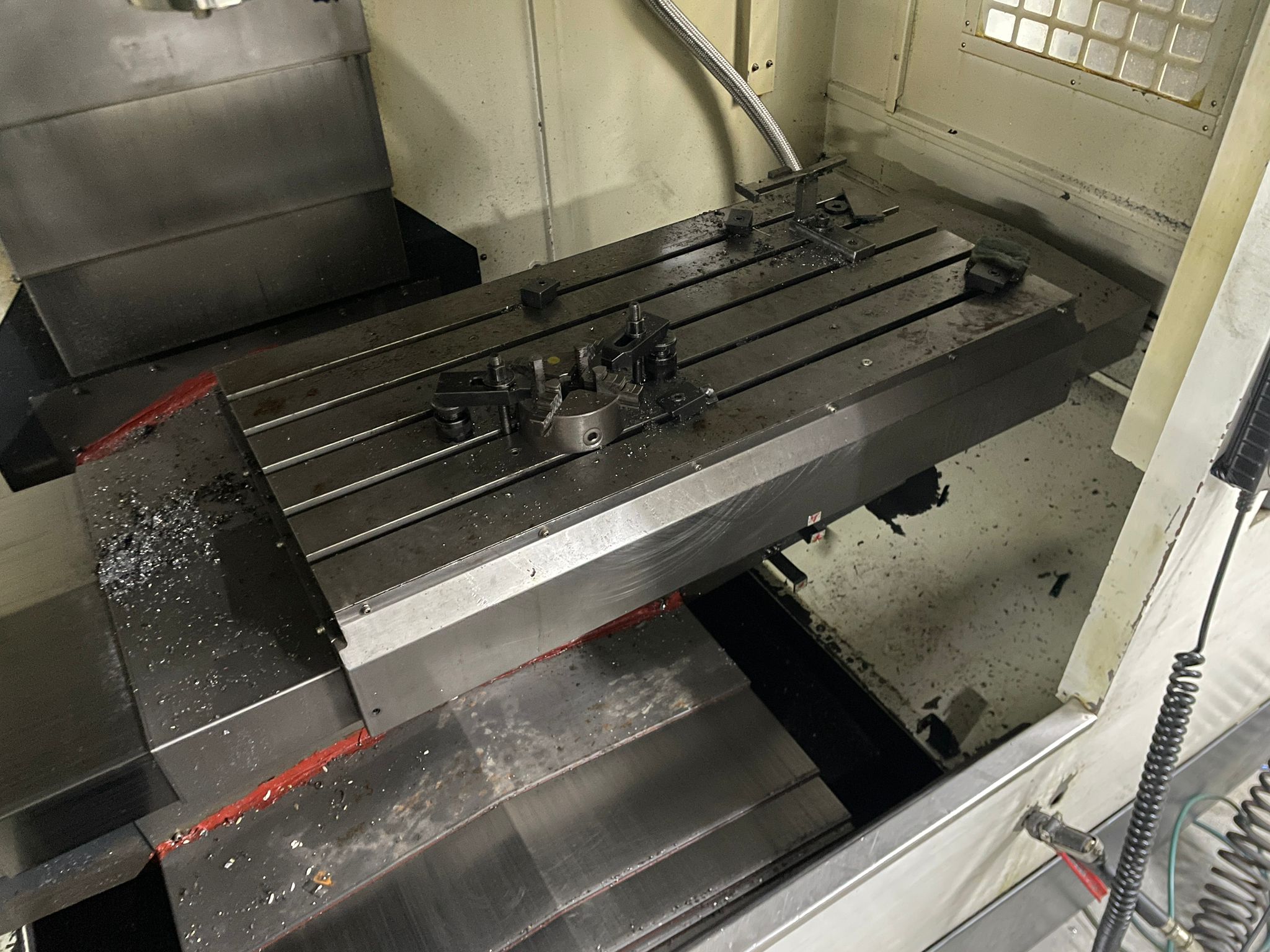

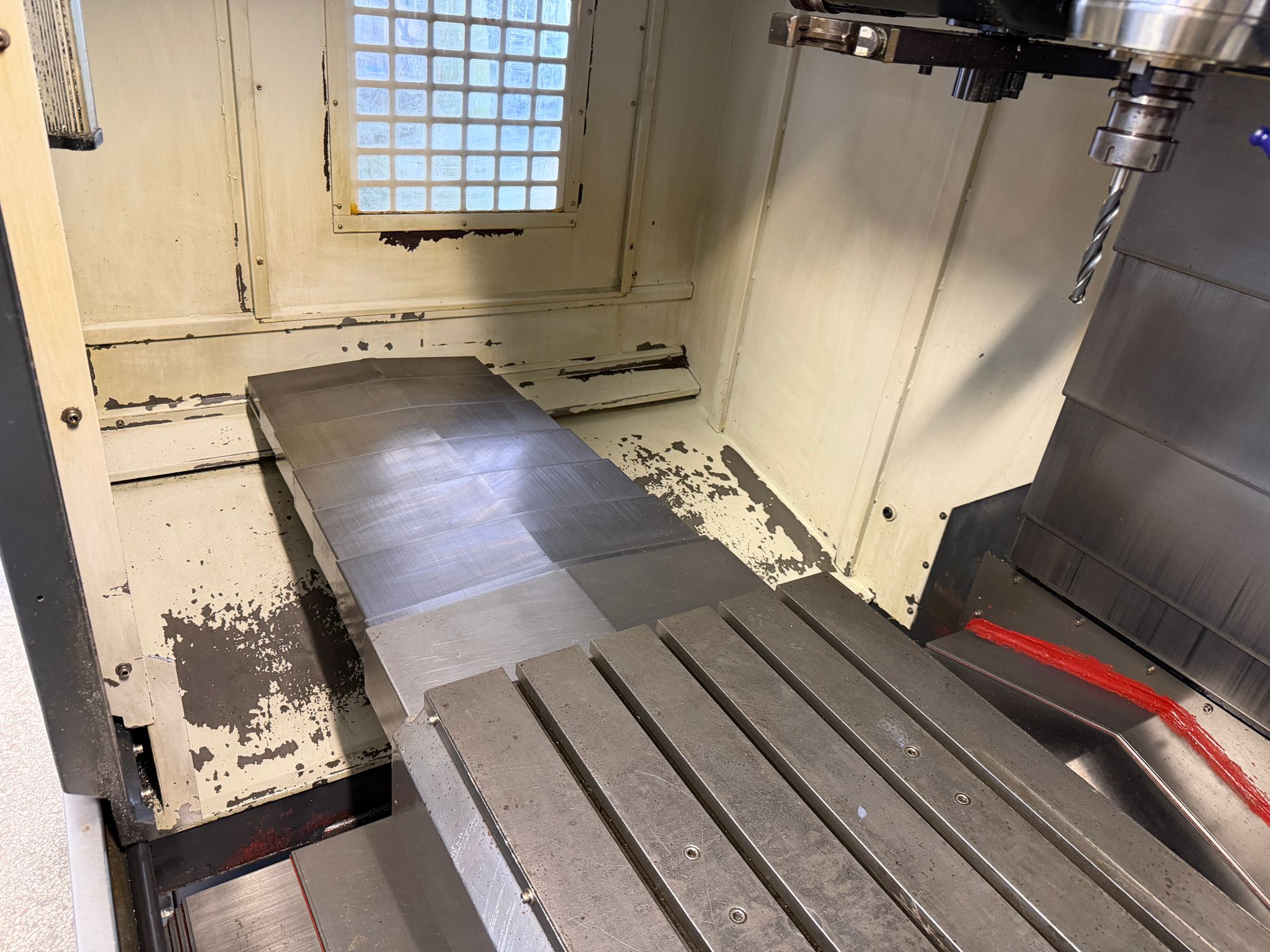

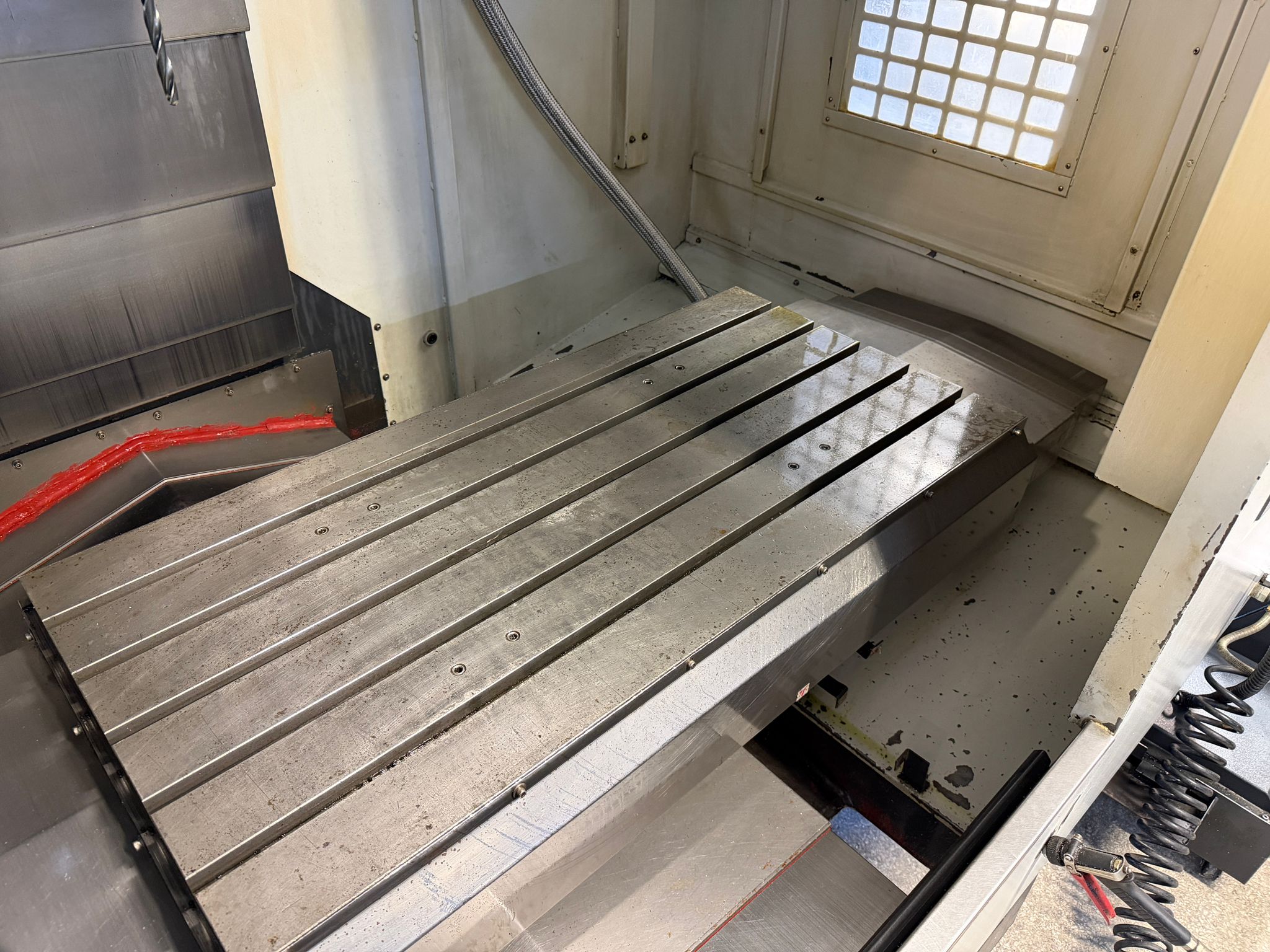

- TABLA
Tabla Olcüsü: 1.250 x 600 mm
T Slot Ölçü ve Sayısı: 18 x 100 x 5
Tabla Yükleme Kapasitesi: 800 kg
Tabla ~ Fener Mili Ucu Arası Mesafe : 150 ~ 760 mm
- EKSENLER
X Eksen Hareketi: 1.050 mm
Y Eksen Hareketi: 600 mm
Z Eksen Hareketi: 610 mm
x Eksen Boşta İlerleme Hızı: 48.000 mm/dk
Y Eksen Boşta İlerleme Hızı: 48.000 mm/dk
Z Eksen Bosta İlerleme Hızı: 48.000 mm/dk
X, Y, Z Eksen Kesme Hızı: 20.000 mm/dk
X, Y, Z Eksen Pozisyonlama Hassasiyeti: 0,017 / 300 mm
X, Y, Z Eksen Tekrarlama Hassasiyeti: 0,005 mm

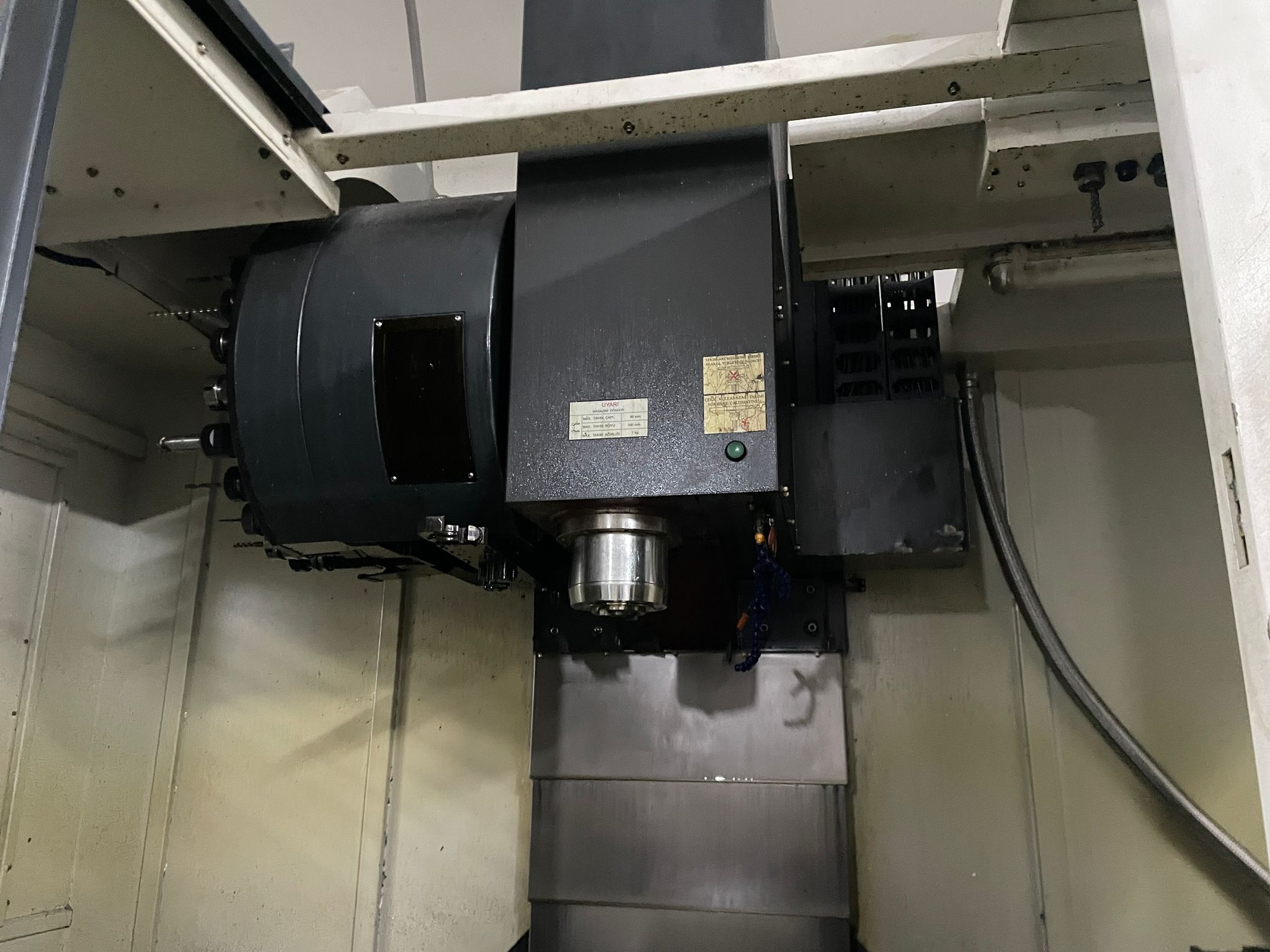

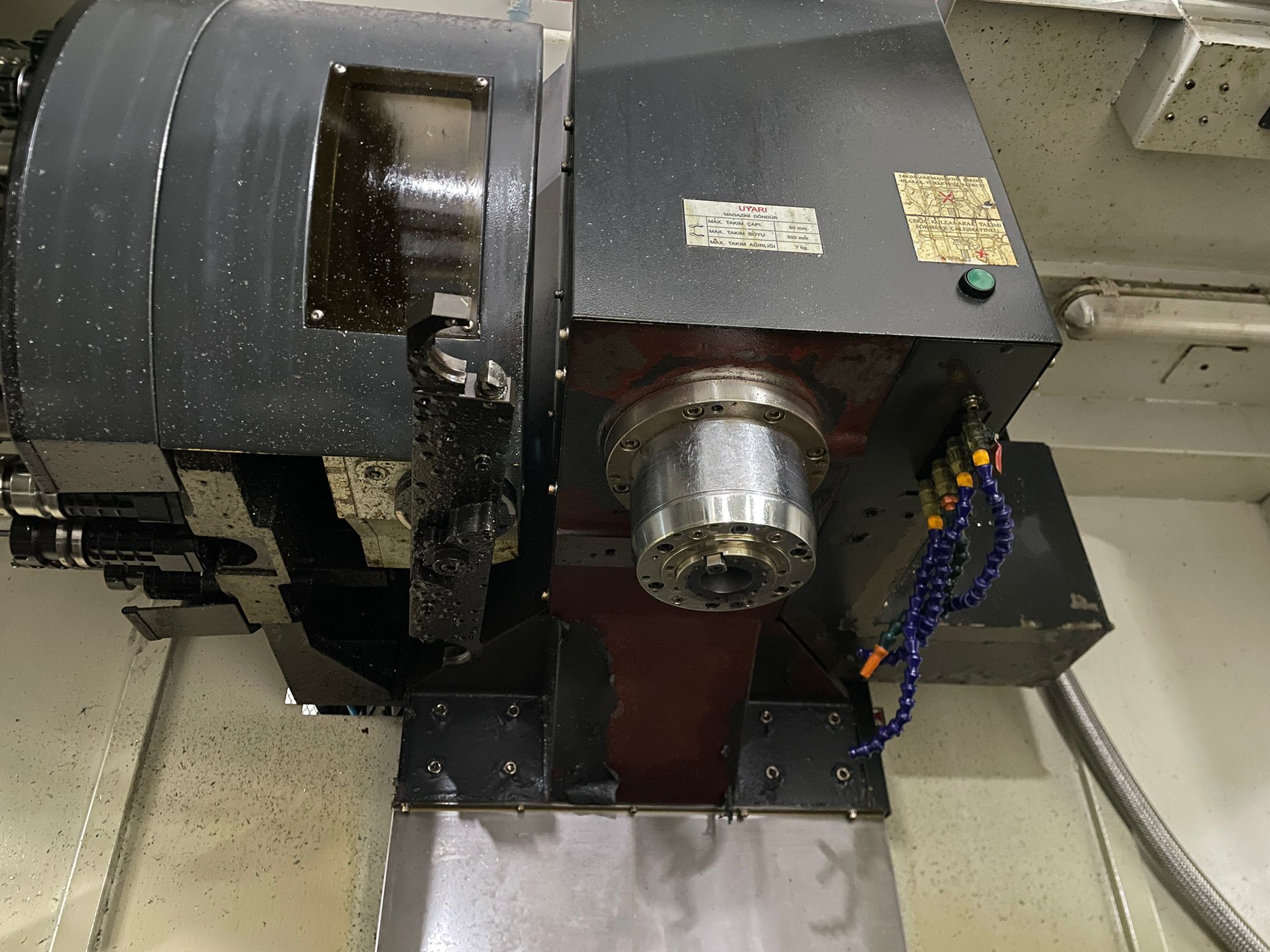

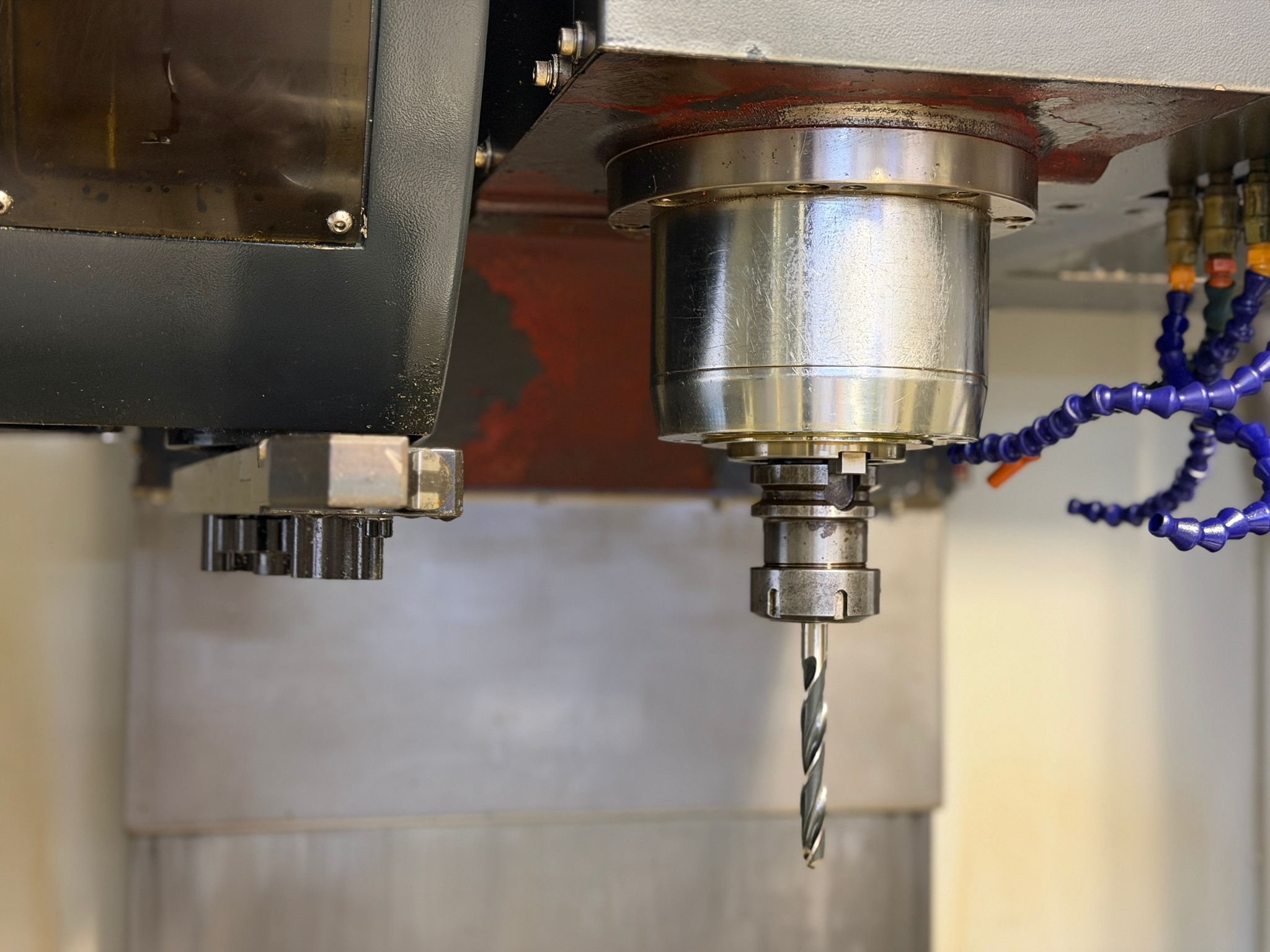

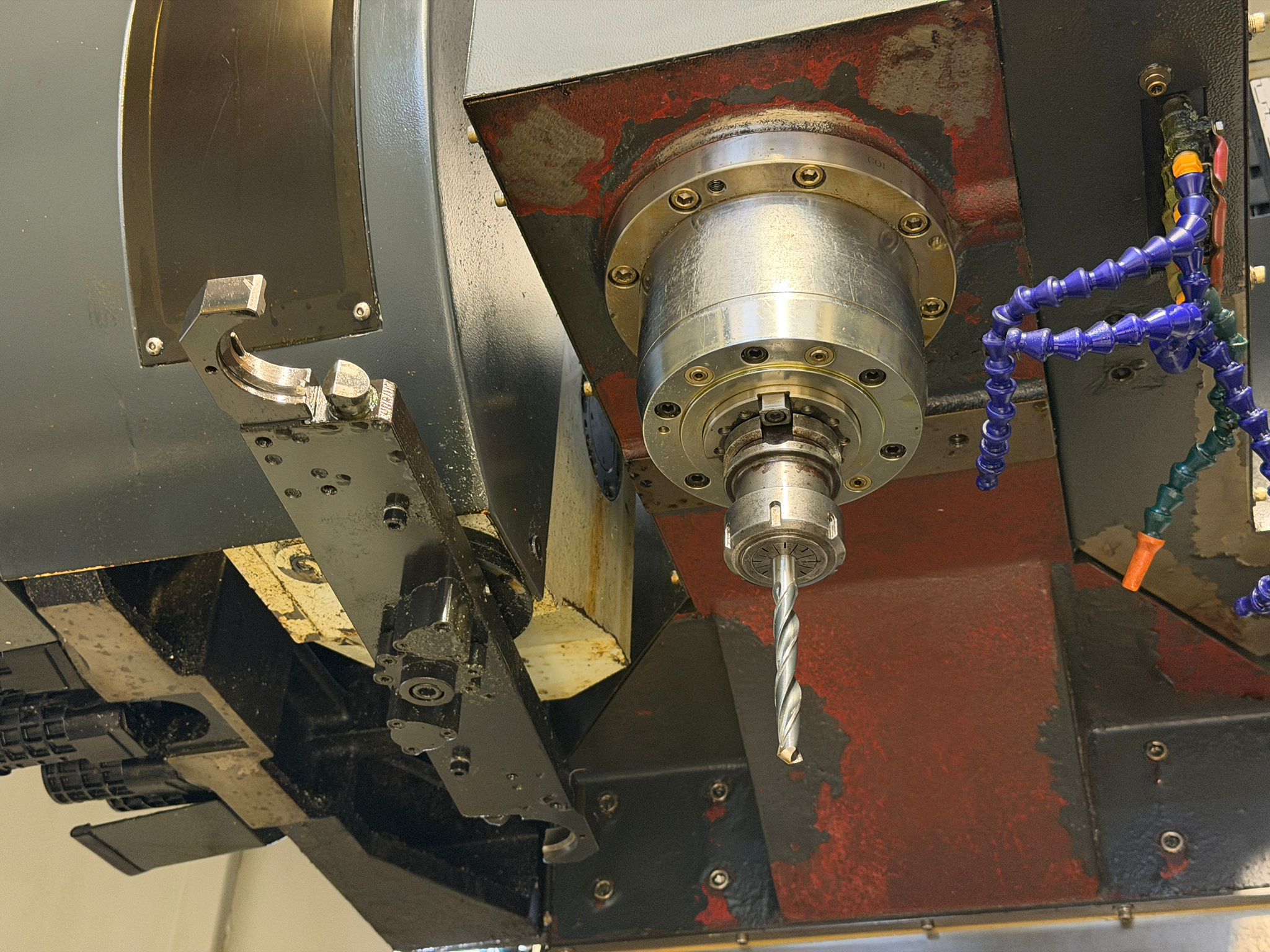

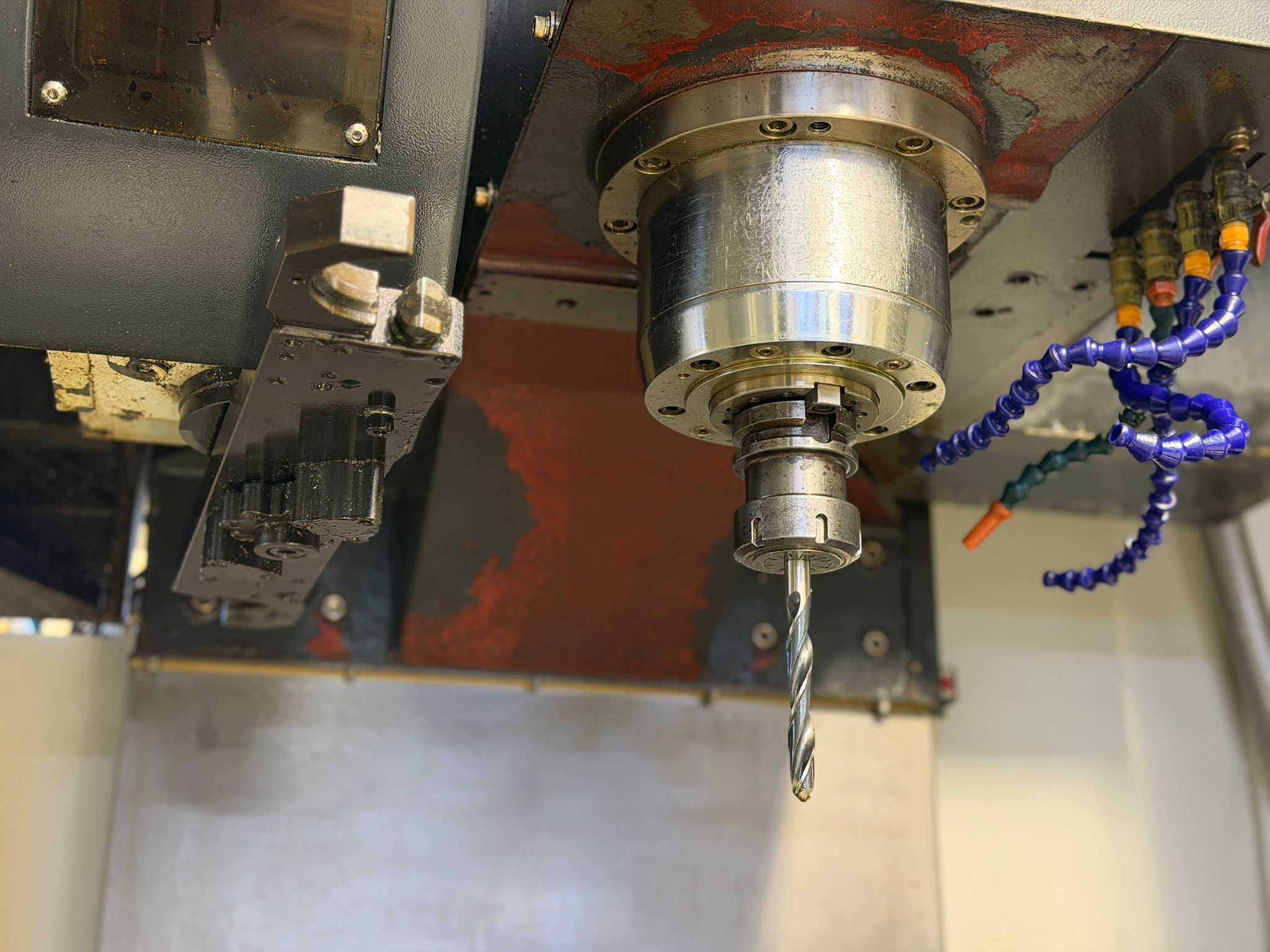

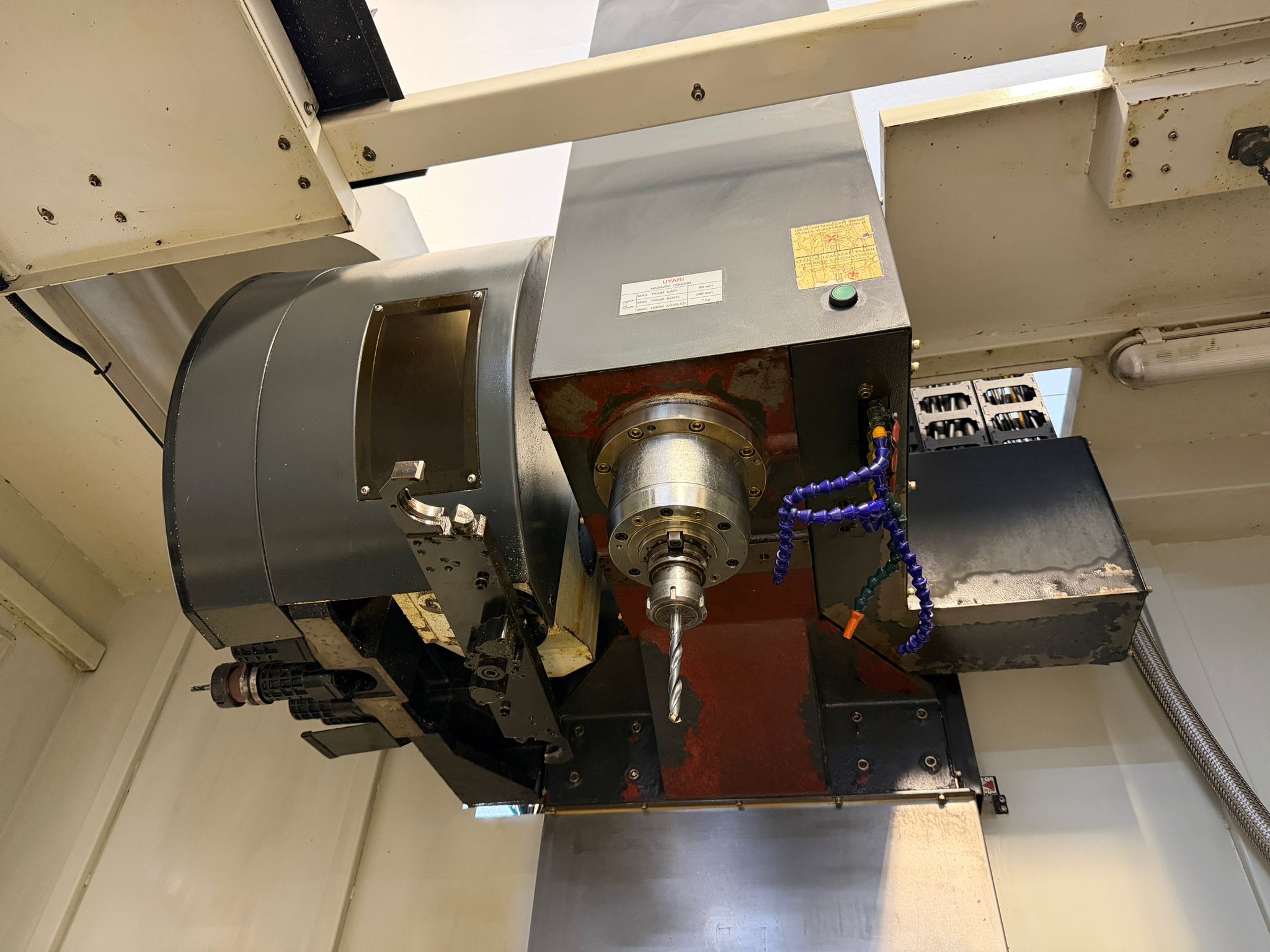

- FENER MİLİ
Fener Mili Standardı: BT-40
Fener Mili Devri: 12.000 dv/dk
Fener Mili Aktarması: Direkt
Fener Mili Rulman Tipi: Çelik
- MOTORLAR
Fener Mili Motor Gücü: 15 kw (20 hp)
Fener Mili Motor Tipi: AC Servo
X Eksen Motor Gücü: 2,0 kw
Y Eksen Motor Gücü: 2,0 kw
Z Eksen Motor Gücü: 3,0 kw

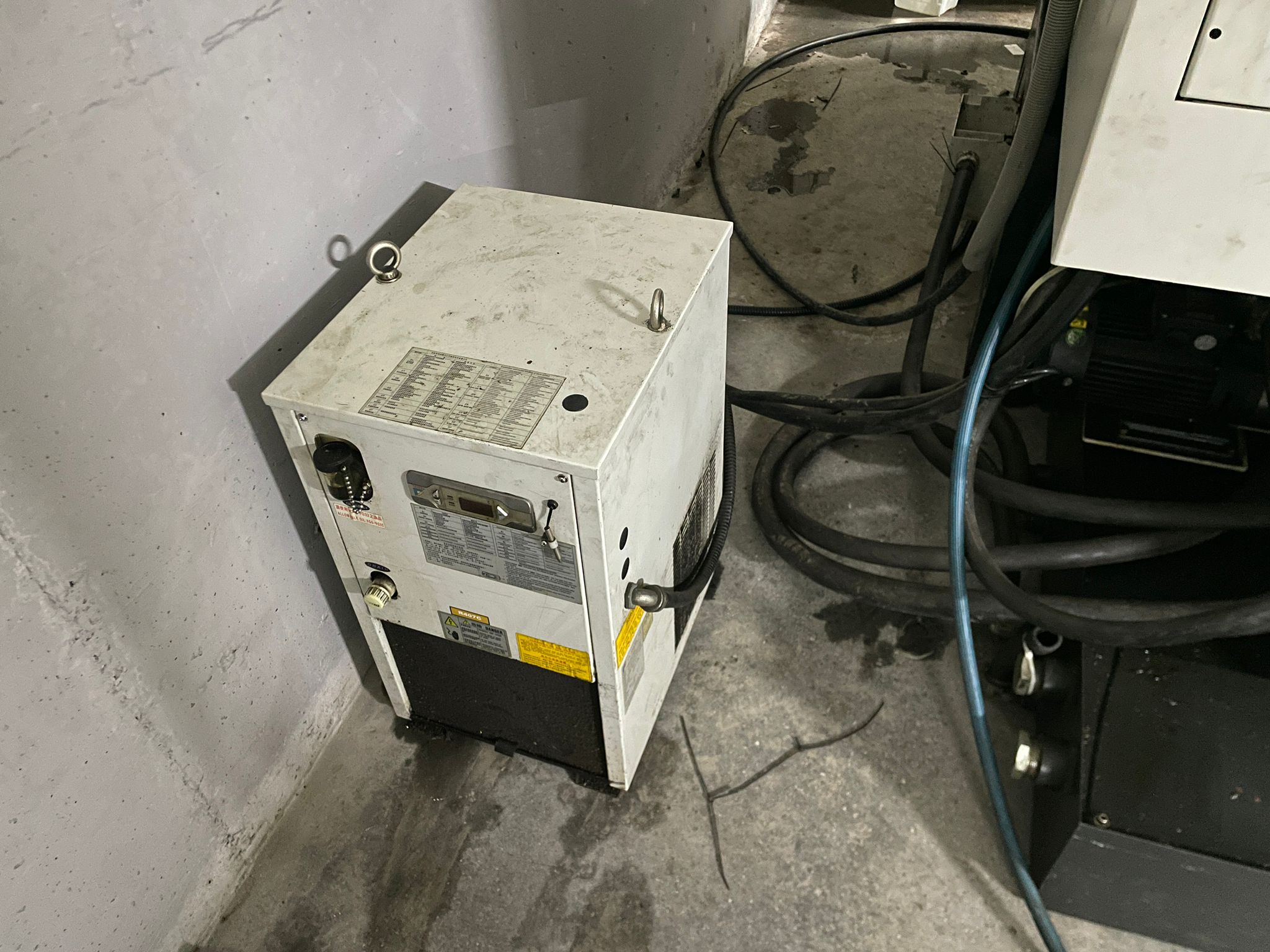

Soğutma Sistemi Motor Gücü: 0,75 kw x 2 Adet

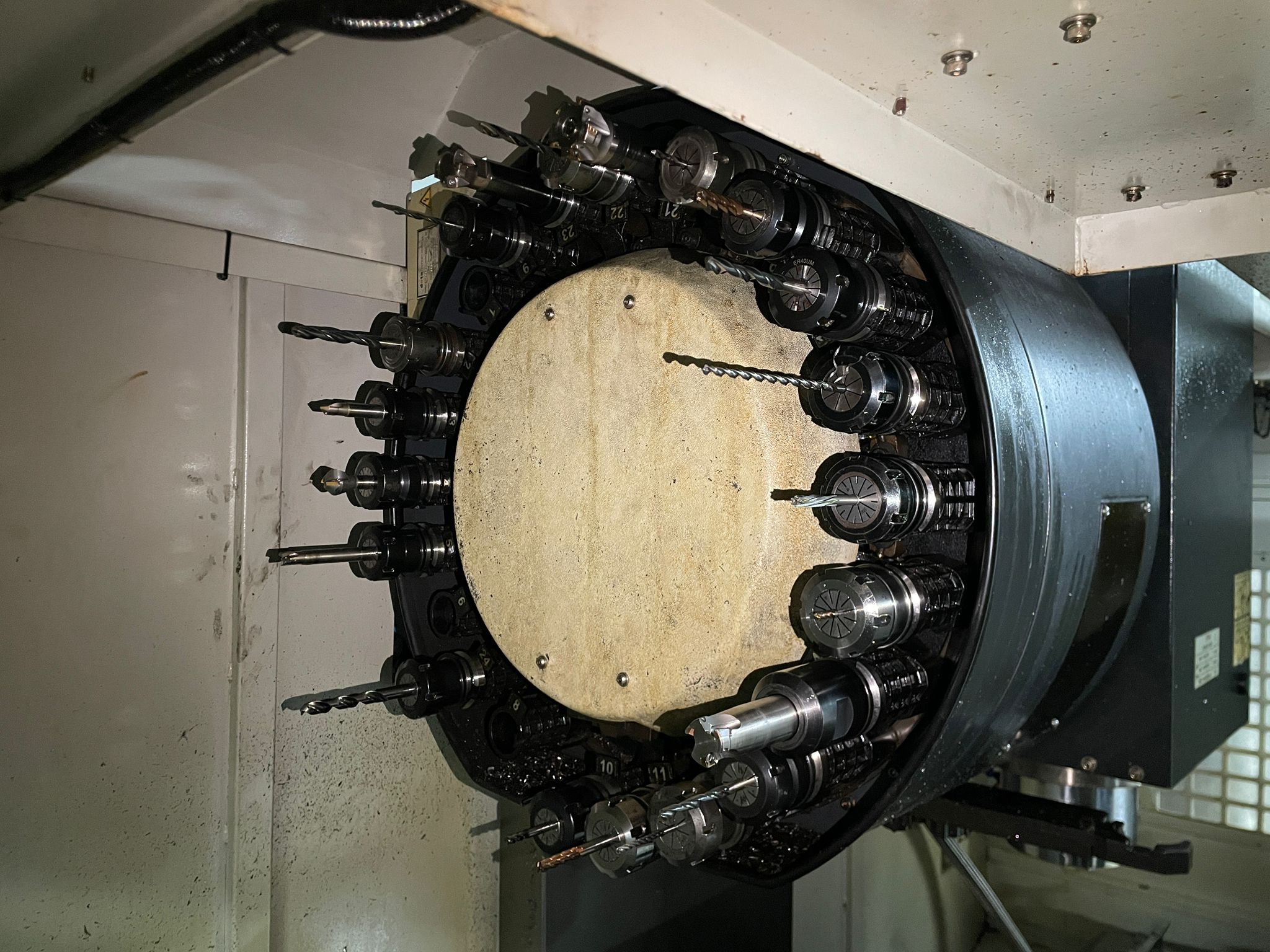

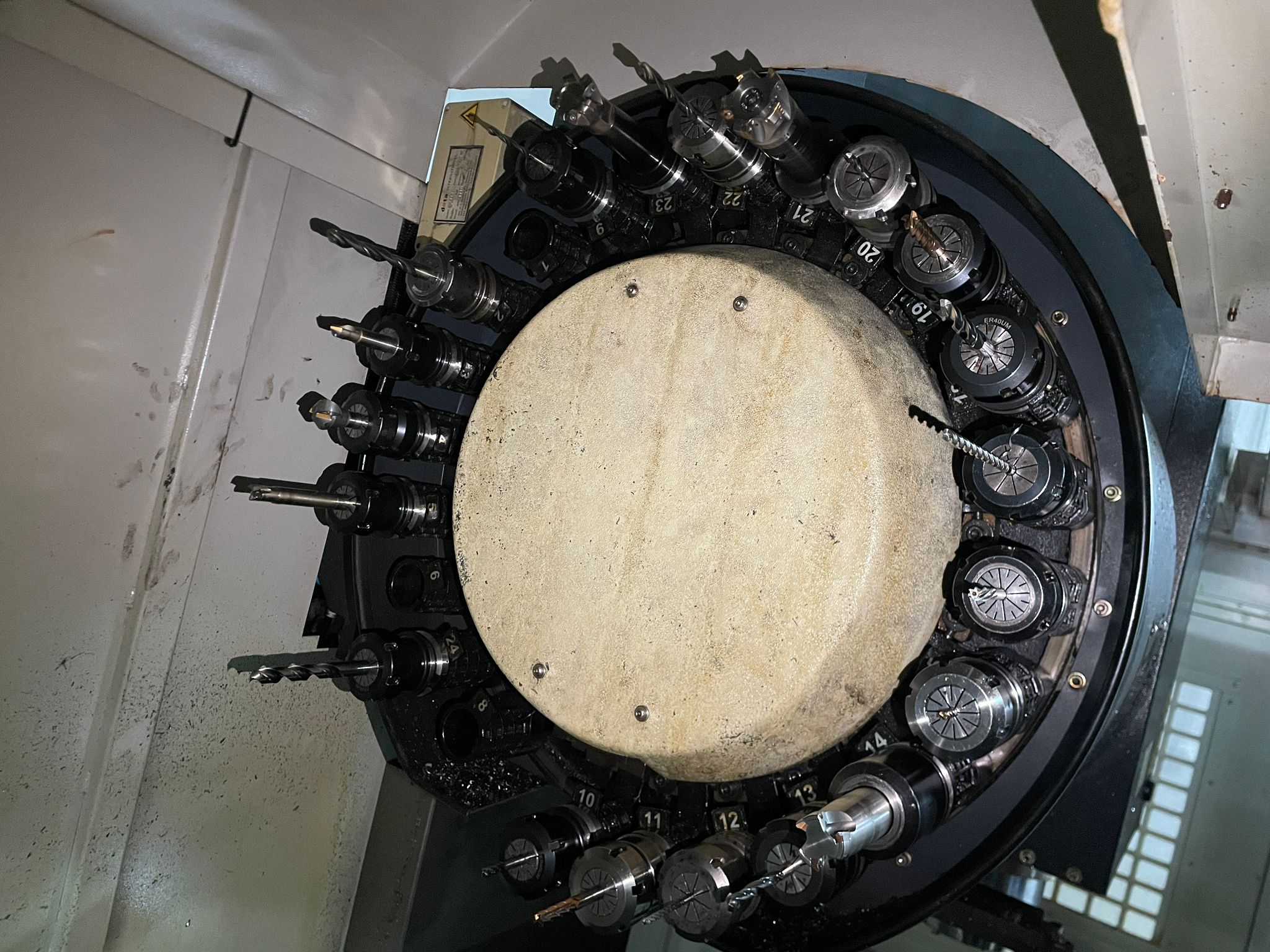

- TAKIM DEĞİŞTİRİCİ
Takım Değiştirici Tipi: Kol Tipi
Takım Kapasitesi: 24 Adet

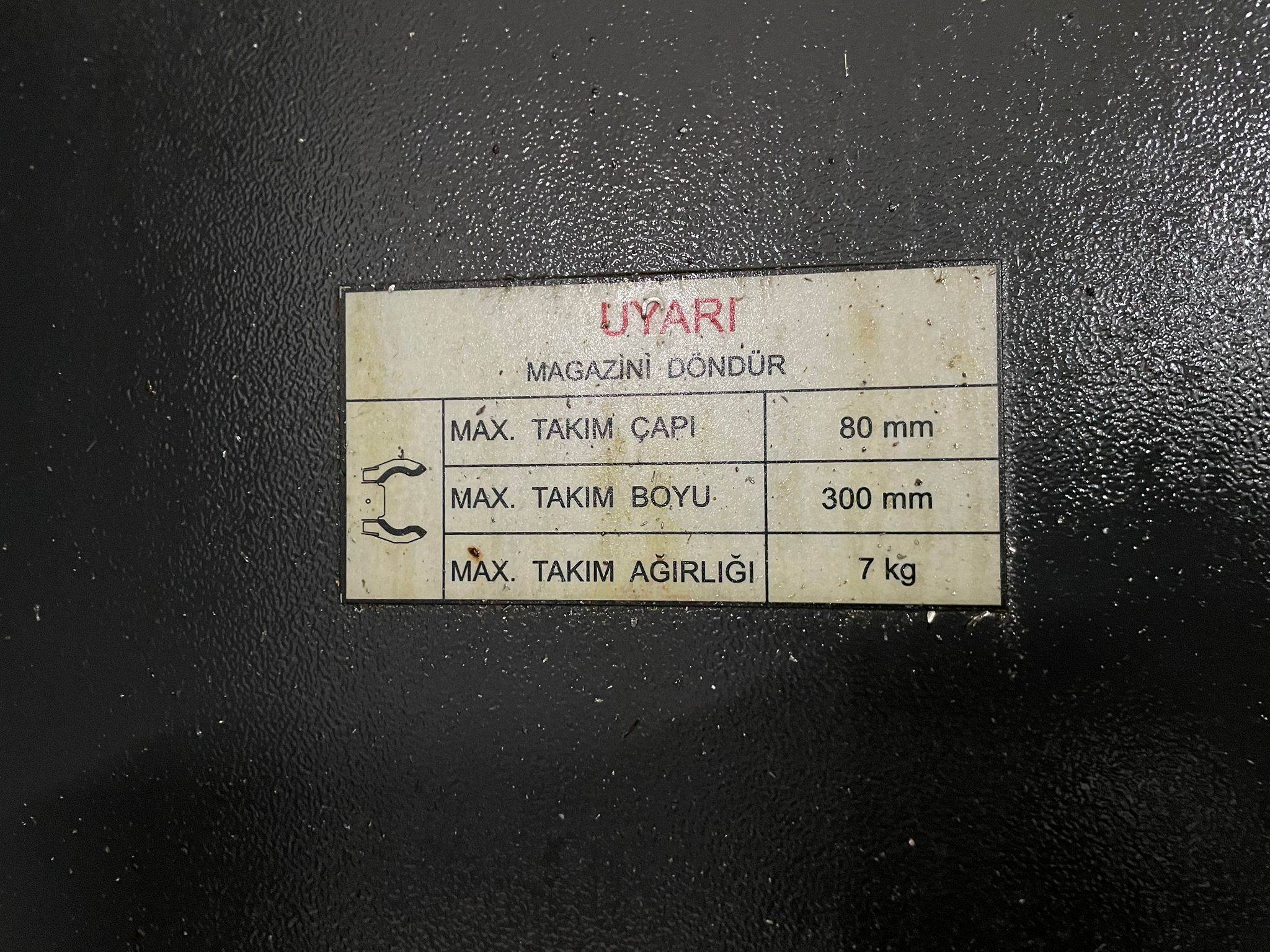

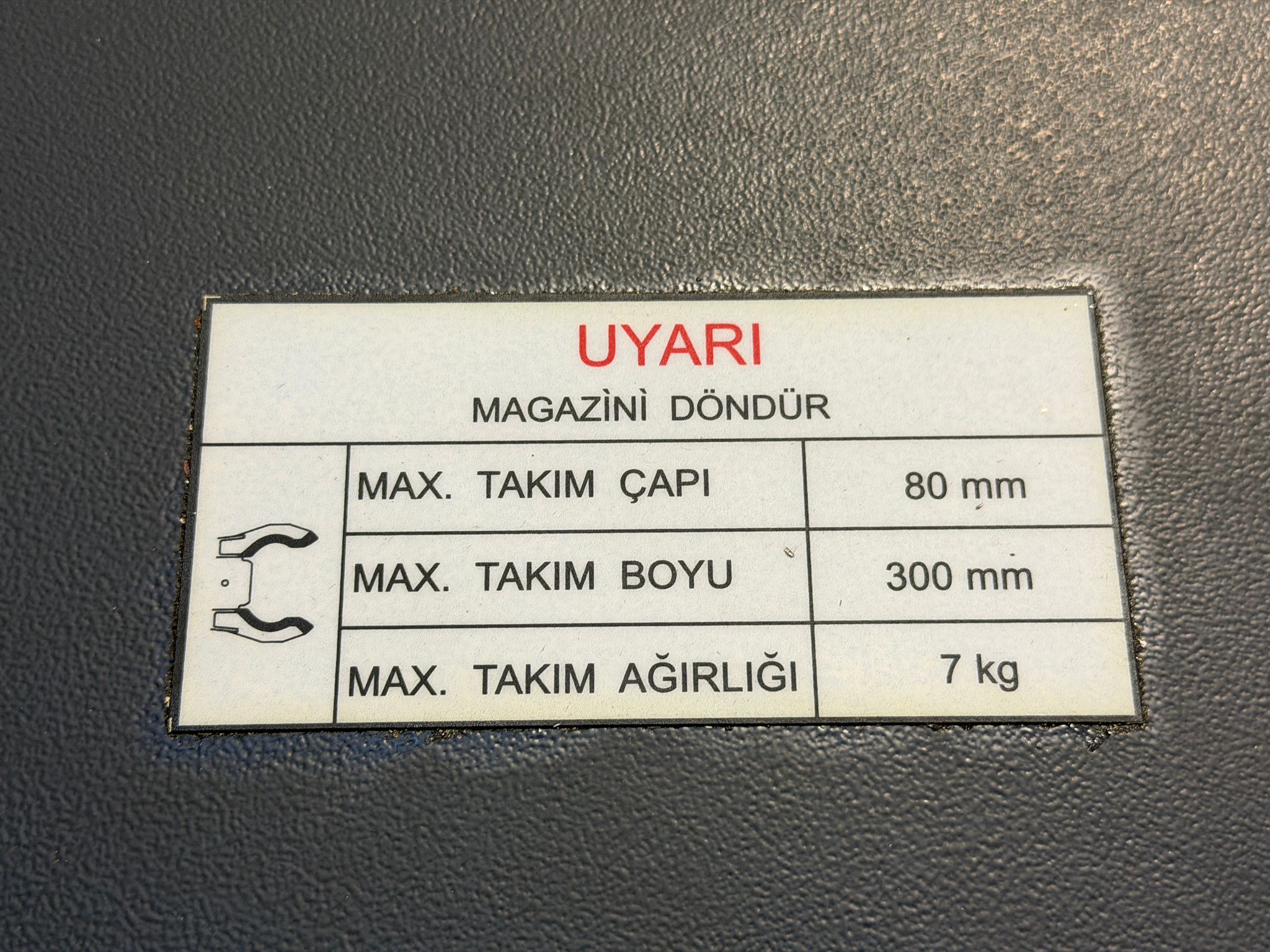

Maks. Takım Ağırlığı: 7 kg
Maks. Takim Uzunlugน: 300 mm
Maks. Takım Çapı: Ø 80 mm
Takım Değiştirme Süresi (Takımdan Takıma): 2,3 sn
- GENEL
Tezgah Hava Gereksinimi: 6 bar (100 psi)
Toplam Güç Gereksinimi: 380 V/ 50 Hz. 30 kw
Tezgah Olcüleri: 3.600 x 2.325 x 2.880 mm
Tezgahın Kapladığı Alan: 4.810 x 3.530 x 2.880 mm
Tezgah Ağırlığı : 5.380 kg
